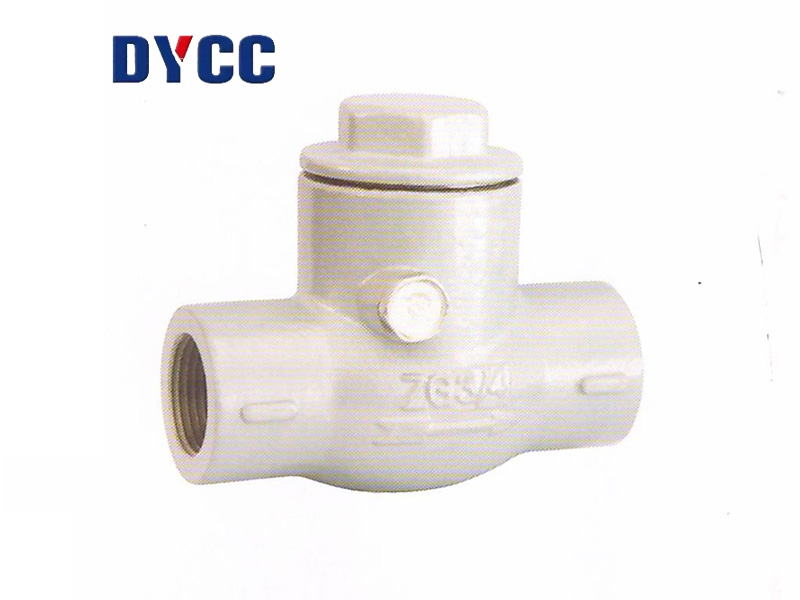

旋启式止回阀主要由阀体、阀瓣和阀座三部分组成。阀瓣绕销轴作旋转运动，介质向阀瓣旋启的方向流动时为开启，当介质倒流时，依靠出口的压力把阀瓣关闭在阀座上。本产品密封可靠，流体阻力小，适用于工作温度≤200℃的水或蒸汽管道上，防止管道介质倒流。
旋启式止回阀主要由阀体、阀瓣和阀座三部分组成。阀瓣绕销轴作旋转运动，介质向阀瓣旋启的方向流动时为开启，当介质倒流时，依靠出口的压力把阀瓣关闭在阀座上。本产品密封可靠，流体阻力小，适用于工作温度≤200℃的水或蒸汽管道上，防止管道介质倒流。
技术参数：
| 公称通径 | 15 20 25 40 |
| 公称压力 | 4.0MPa |
| 工作温度 | ≤200℃ |
| 工作介质 | 液体、蒸汽、气体 |

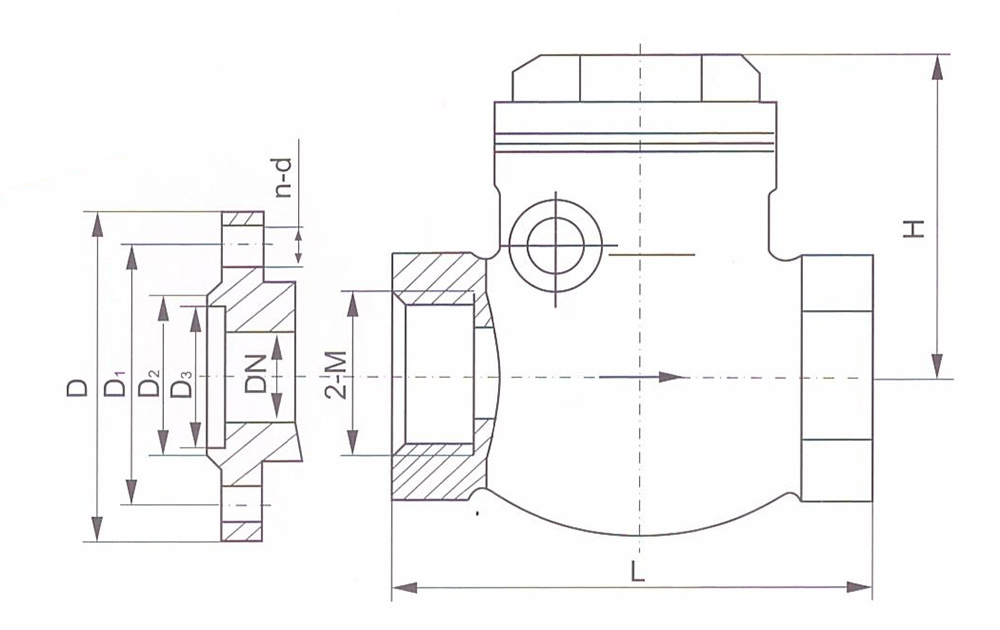

外形尺寸：
| 型 号 | 公称通径 | L | H | 法 兰 尺 寸 mm | ||||
| D | D1 | D₂ | D3 | n-φd | ||||
| XSZF-40 | G1/2"(Rc1/2) | 95 | 65 | |||||
| G3/4"(Rc3/4) | 100 | 68 | ||||||
| G1"(Rc1) | 100 | 69 | ||||||
| DN25 | 160 | 62 | φ115 | φ85 | φ65 | φ58 | 4-φ14 | |
| DN40 | 180 | 76 | φ145 | φ110 | φ85 | φ76 | 4-φ18 | |
