阀类

气动薄膜调节阀

气动薄膜精小型调节阀是在原有产品一气动薄膜调节阀的基础上,吸取国外先进技术推出的新一代产品。除了具有体积小、重量轻,还具有可靠的动作特性,精确的流量特性,宽大的可调节范围等优点,适用于各种苛刻工况。

产品详情

气动薄膜精小型调节阀是在原有产品一气动薄膜调节阀的基础上,吸取国外先进技术推出的新一代产品。除了具有体积小、重量轻,还具有可靠的动作特性,精确的流量特性,宽大的可调节范围等优点,适用于各种苛刻工况。


产品执行标准:GB/T4213-92《气动调节阀》。


结构及工作原理

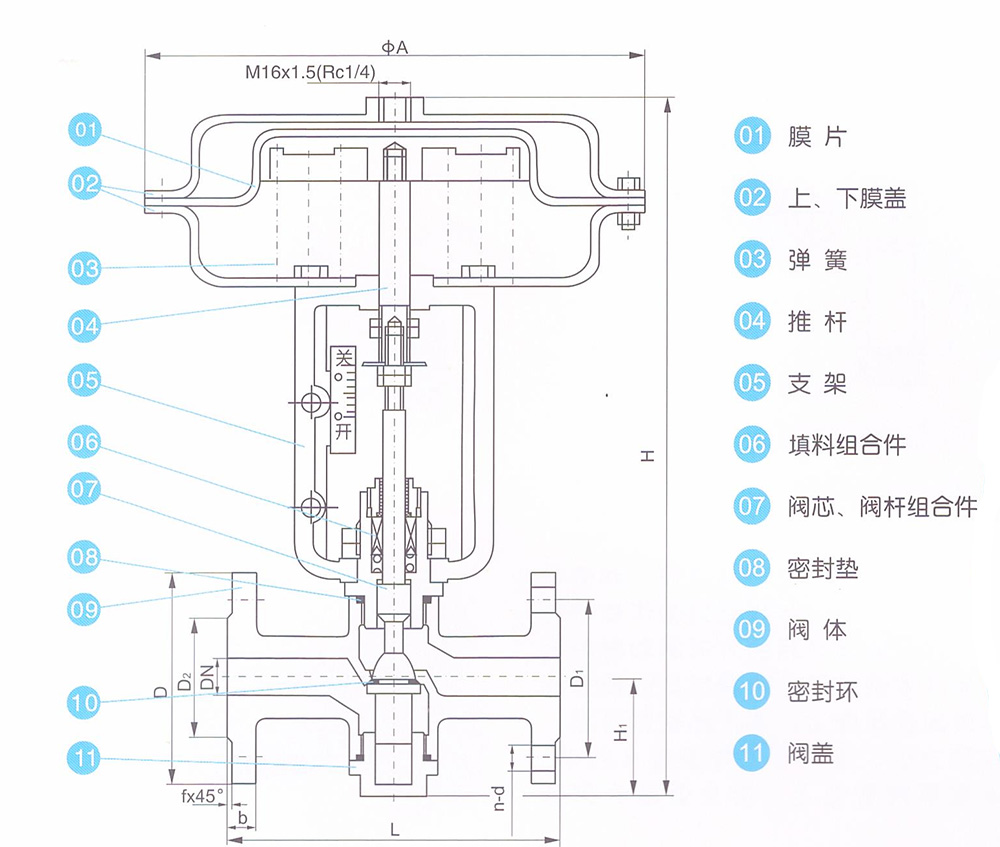

结构:气动薄膜精小型调节阀是由ZMA(B)型气动多弹簧薄膜执行机构和JP型低流阻直通单座阀两部份组成。按照开关方式的不同可分为气开式(反作用)和气关式(正作用)两种。

工作原理:当外来的气动信号压力输入膜室后,此压力作用在膜片上产生与之成比例的推力,该推力压缩弹簧组并使推杆移动而带动阀芯,使阀芯产生与输入信号压力的大小形成一定比例关系的相应位移一即行程。阀芯位置的变化使阀的流通面积变化,从而达到调节介质流量的目的。


外形尺寸


公称通径公称压力额定行程A
(mm)
H
(mm)
H1
(mm)
流量特性

L

(mm)

D
(mm)
D1D2n-db-f
DN201.6MPa16φ28038067对 数185φ105φ75φ554-φ1416-2
DN2516φ28038067对 数185φ115φ85φ654-φ1416-2
DN4025φ30641878对 数220φ145φ110φ854-φ1818-3



公称通径公称压力讯号压力工作温度阀前阀后压差泄阀量
DN20.25.401.6MPa0.02-0.1MPa200℃△P=16F级
