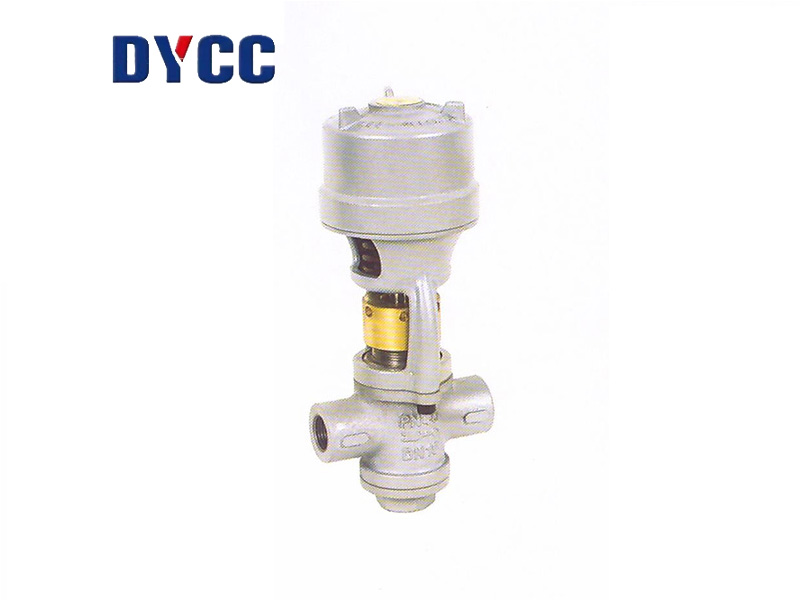

气动二位切断阀，是工业生产过程中自动化元件之一，是气动单元组合仪表中执行机构，它按照仪表来的信号打开或切断管路的流动介质，满足系统对压力、温度、流量等工业参数的要求 本厂生产的ZSQ-RB系列气动二位切断阀，是在原型号ZSQ-RI基础上，结合进口各种样机优点，进行改进设计的新一代产品，该产品具有结构紧凑、重量较轻、密封可靠、寿命长、易于维修和防爆等优点，因此，广泛应用于没有调节要求，只作开关动作，关闭时不允许泄漏的各种工业生产过程的自控和遥控系统中，尤其适用于各种规格的轮胎硫化机。
气动二位切断阀，是工业生产过程中自动化元件之一，是气动单元组合仪表中执行机构，它按照仪表来的信号打开或切断管路的流动介质，满足系统对压力、温度、流量等工业参数的要求
本厂生产的ZSQ-RB系列气动二位切断阀，是在原型号ZSQ-RI基础上，结合进口各种样机优点，进行改进设计的新一代产品，该产品具有结构紧凑、重量较轻、密封可靠、寿命长、易于维修和防爆等优点，因此，广泛应用于没有调节要求，只作开关动作，关闭时不允许泄漏的各种工业生产过程的自控和遥控系统中，尤其适用于各种规格的轮胎硫化机。
本产品执行标准：HG/T3236-1989《橡胶机械用气动二位切断阀》。
基本结构和工作原理
气动二位切断阀，由活塞式执行机构和切断阀两部份组成，当无讯号时，靠弹簧的预紧力，使阀芯关闭于上阀座，有讯号输入时，活塞推动阀杆向下运动，将阀芯关闭于下阀座。三通切断阀和二通切断阀区别于下端，前者是装有接管，可以再接一条回路管道，后者是封闭的阀盖。
技术参数
| 公称通径 | 1/2" | 20 | 25 | 32 | 40 | 50 | 100 |
| 公称压力 | 1.6 4.0 MPa | 1.6MPa | |||||
| 讯号压力 | 0.35MPa | ||||||
| 工作温度 | -20~+200℃ | ||||||
| 工作介质 | 液体、蒸汽、气体 | ||||||

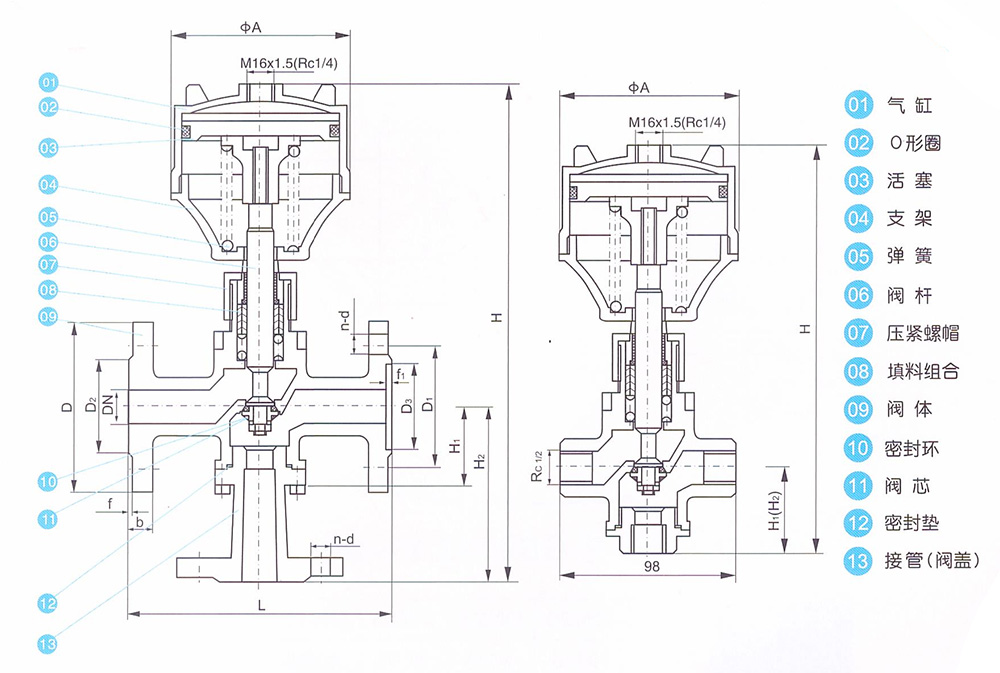

外形尺寸
| 公 称 通 径 | G1/2" | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN100 | |
| 公 称 压力 | 1.6 4.0 MPa | 1.6MPa | |||||||
| A | φ86 | φ125 | φ125 | φ165 | φ165 | φ209 | φ325 | ||
| L | 98 | 100 | 185 | 185 | 195 | 195 | 220 | 350 | |
| H | 二通 | 230 | 276 | 276 | 362 | 362 | 390 | 606 | |
| 三通 | 230 | 344 | 344 | 412 | 412 | 430 | / | ||
| H1 | 50 | 54 | 54 | 72 | 72 | 95 | 125 | ||
| H2 | 50 | 120 | 120 | 122 | 122 | 135 | / | ||

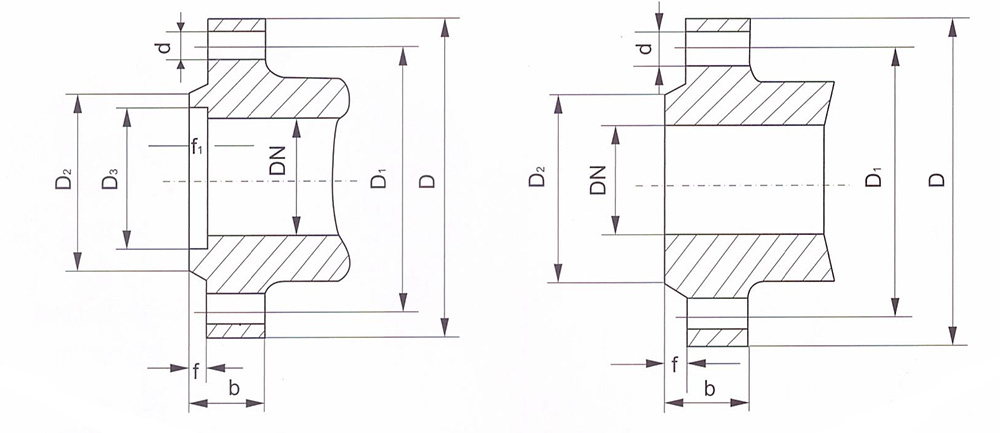

法兰连接尺寸
| 公称通径 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN100 |
| D | φ95 | φ115 | φ115 | φ145 | φ145 | φ160 | φ215 |
| D₁ | φ65 | φ85 | φ85 | φ110 | φ110 | φ125 | φ180 |
| D2 | φ45 | φ65 | φ65 | φ85 | φ85 | φ100 | φ155 |
| Da | φ40 | φ58 | φ58 | φ76 | φ76 | φ88 | / |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 |
| f1 | 4 | 4 | 4 | 4 | 4 | 4 | / |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 24 |
| N(个） | 4 | 4 | 4 | 4 | 4 | 4 | 8 |
| d | M12 | φ14 | φ14 | φ18 | φ18 | φ18 | φ18 |
