过滤器是由器体和滤网两部分组成。介质通过18-60目不锈钢网而达到过滤管内介质中杂质的目的。以延长管道系统中各种阀门的工作寿命。
过滤器是由器体和滤网两部分组成。介质通过18-60目不锈钢网而达到过滤管内介质中杂质的目的。以延长管道系统中各种阀门的工作寿命。
技术参数
| 型 号 | 公 称压力 | 适用介质 | 适用温度 |
| ZGLQ-40 | 4.0MPa | 水、蒸汽、油 | ≤200℃ |

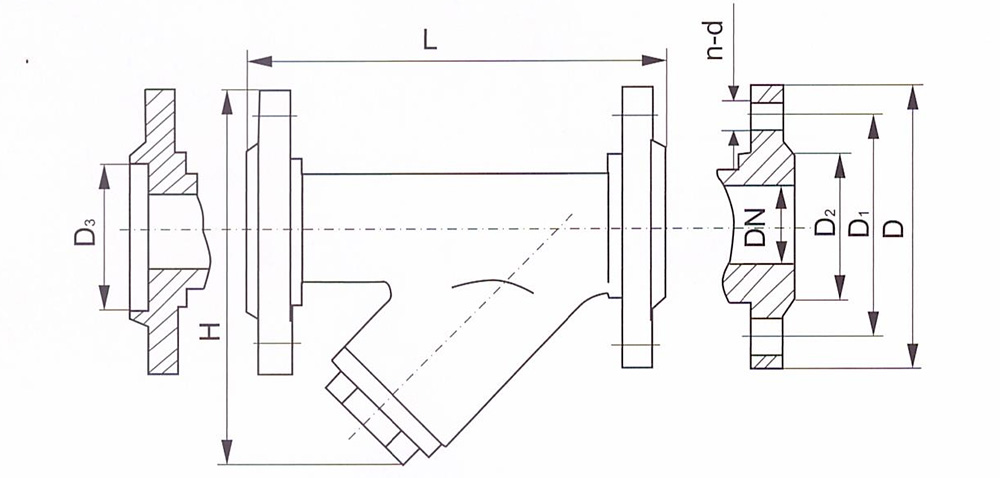

外形尺寸
| 型 号 | 公称通径 | L | H | ||||||
| ZLGQ-40 | G1/2"(Rc1/2) G3/4"(Rc3/4 G1"(Rc1) | 95 | 58 | ||||||
| 100 | 64 | ||||||||
| 102 | 78 | ||||||||
| 公称通径 | L | H | D | D₁ | D₂ | D₃ | n-φd | ||
| DN20 | 160 | 78 | 78 | φ105 | φ75 | φ55 | φ51 | 4-φ14 | |
| DN25 | 160 | 78 | 78 | φ115 | φ85 | φ65 | φ58 | 4-φ14 | |
| DN40 | 180 | 96 | 96 | φ145 | φ110 | φ86 | φ76 | 4-φ18 | |
